STP ( Spanning Tree Protocol )

A. Dasar Teori

CISCO

Cisco Systems Inc. NASDAQ: CSCO SEHK: 4333 merupakan perusahaan global dalam bidang telekomunikasi yang bermarkas di San José, California, Amerika Serikat

Cisco Packet Tracer

Packet Tracer adalah sebuah cross-platform visual simulasi alat yang dirancang oleh Cisco Systems yang memungkinkan pengguna untuk membuat topologi jaringan dan meniru modern jaringan komputer

STP

Untuk menghubungkan beberapa perangkat jaringan baik point to point maupun skala lebih luas , ada yang namanya Redudant Link , yaitu link cadangan /backup ketika link yang satu putus. Jadi demi keamanan dan kelancaran 2 device tersebut di hubungkan dengan 2 atau lebih link/kabel. Atau bahkan membuat 2 jalur untuk sampai ketujuan.Namun dengan adanya Redudant link tersebut maka Paket data yang dikirimhanya akan berputar-putar saja, atau Bahasa inggrisnya Looping, Untuk menghentikan looping tadi maka dibuatlah sebuah protocol yang bernama Spanning Tree Protocol.Cara kerja protocol ini adalah memblock salah satu port yang tidak digunakan, jadi hanya satu link saja yang digunakan. Yang perlu diketahui tentang istilah istilah yang ada di STP ini adalah :

BPDU ( Bridge Protocol Data Unit ) , berisi tentang Informasi Priority dan Mac-Address dari Switch itu sendiri

Jenis Switch yang berada di STP :

Root Bridge : Yaitu switch yang terbaik diantara switch yg lain. Root bridge dipilih berdasarkan Priority terendah(default = 32768) , jika priority nya sama makan akan dipilih berdasarkan MAC-Address Terendah.Semua portnya dalah Designated Port. Hanya ada 1 Root Bridge dalam 1 jaringan STP.
Non-Root Bridge : Yaitu switch switch yang lain , selain Root Bridge.

Jenis Port yang ada di STP :

Designated Port : Yaitu port yang terbaik , port yang memiliki Cost terbaik (priority terendah). Port ini digunakan untuk mem-forward paket data
Root Port : Yaitu port milik switch yang terhubung ke Root Bridge
Blocking Port : Yaitu Port yang akan diblok , dipilih berdasarkan priority dan MAC-Address Terbesar dari Switch itu.

B. Alat dan Bahan

No	Alat dan Bahan	Satuan	Jumlah Satuan	Keterangan
1	Komputer PC / Laptop	Unit	1
2	Aplikasi Packet Tracer 7	Unit	1

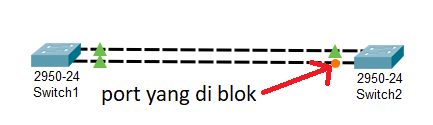

C. Topologi jaringan

D. Keselamatan Kerja

Berdo’a sebelum kegiatan praktik di mulai
Menggunakan alat praktik sesuai fungsinya dengan baik
Mengikuti arahan dan tugas dari guru/instruktur
Jika ada yang belum dimengerti bisa bertanya ke guru/instruktur
Berdo’a setelah kegiatan praktik selesai

E. Langkah Kerja

Cek STP

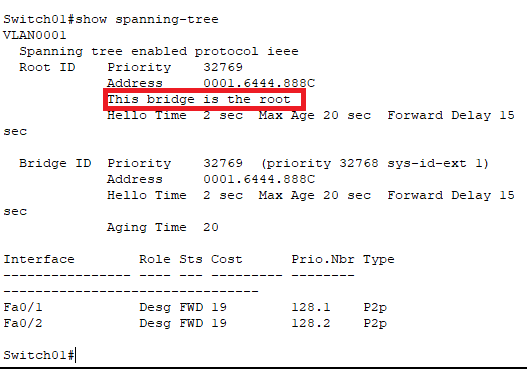

Masukan dua switch, dan sambungkan seperti topologi di atas, setelah itu kita cek switchnya, pertama kita buka switch 1 dan masukan perintah seperti pada gambar berikut

Sudah bisa kita ketahui, bahwa switch 1 ini merupakan Root bridge, karena terdapat tulisan “This bridge is the root”, setelah itu kita akan coba cek pada switch 2

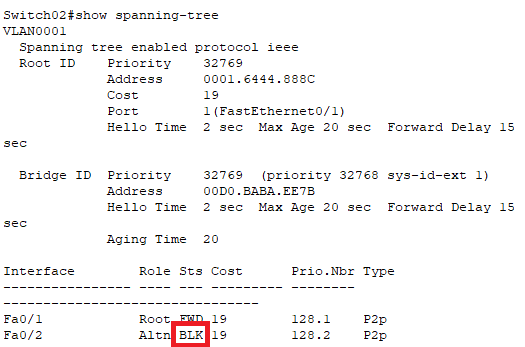

Pada switch 2 bisa kita lihat bahwa Interface Fa0/2 di block. Dan Interface Fa0/1 menjadi forward. Kita bisa lihat perbedaan di Antara keduanya, di switch 1 akan ada kalimat “This Bridge is Root” yang artinya bahwa Switch ini lah menjadi Root Bridge. Karena memiliki MAC-Address yang ter-rendah. Dan semua Port nya berstatus Forward.

Mengganti Root Bridge Pada STP

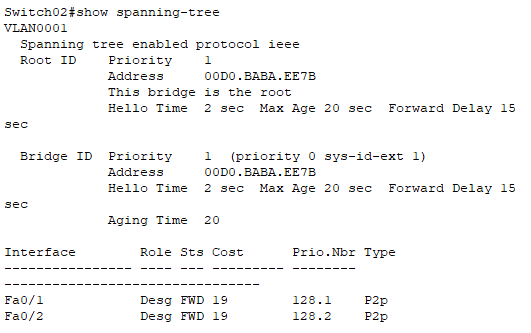

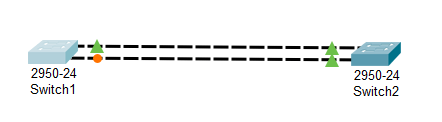

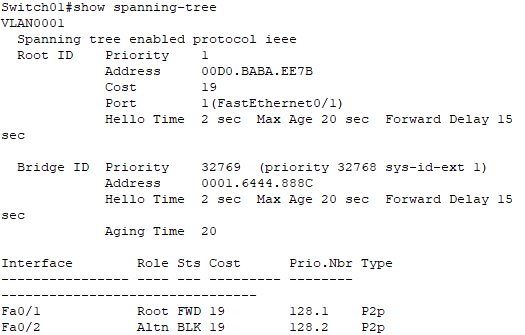

Sekarang kita akan merubah Root Bridgenya menjadi ke kiri, ada dua acara untuk merubahnya, pertama dengan priority dan kedua menggunakan bandwidth. Seperti yang kita tahu bahwa switch dengan priority terkecil akan menjadi Root Bridge. Maka dari itu kita akan mengubah priority di Switch 2 menjadi lebih kecil dari Switch yang sebelah kiri,. Kita akan mencoba menggunakan metode priority, lakukan seperti gambar berikut
