Mac Address Table

A. Dasar Teori

CISCO

Cisco Systems Inc. NASDAQ: CSCO SEHK: 4333 merupakan perusahaan global dalam bidang telekomunikasi yang bermarkas di San José, California, Amerika Serikat

Cisco Packet Tracer

Packet Tracer adalah sebuah cross-platform visual simulasi alat yang dirancang oleh Cisco Systems yang memungkinkan pengguna untuk membuat topologi jaringan dan meniru modern jaringan komputer

B. Alat dan Bahan

No	Alat dan Bahan	Satuan	Jumlah Satuan	Keterangan
1	Komputer PC / Laptop	Unit	1
2	Aplikasi Packet Tracer 7	Unit	1

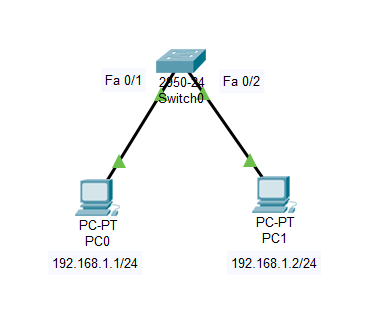

C. Topologi jaringan

D. Keselamatan Kerja

Berdo’a sebelum kegiatan praktik di mulai
Menggunakan alat praktik sesuai fungsinya dengan baik
Mengikuti arahan dan tugas dari guru/instruktur
Jika ada yang belum dimengerti bisa bertanya ke guru/instruktur
Berdo’a setelah kegiatan praktik selesai

E. Langkah Kerja

Switch itu bekerja pada layer 2 OSI, dan cara pendistribusian paketnya adalah dengan cara membroadcast, setelah paket data di broadcast maka switch akan membuat Tabel Mac Address dari pengirim tersebut, contohnya ada komputer a dan b yang terhubung menggunakan switch, pada saat komputer a ping komputer b, switch pun akan membuat table mac address. Nah switch cisco ada 2 metode untuk pembentukan tabel mac address, yaitu :

Dynamic : Artinya switch akan membuat secara otomatis table Mac Address nya. Tabel ini dibuat ketika komputer saling bertukar data
Static : Artinya kita sebagai Engineer memasukan secara otomatis mac address serta IP address dari setiap Host

Mac Address Dynamic

Pertama buka cisco packet tracer lalu buat seperti topologi di atas, selanjutnya kita berikan ip ke masing-masing pc yang terhubung dengan switch, caranya klik dua kali pada pc dan masuk ke desktop lalu ip configuration

Setelah itu masukan IP addressnya sesuka hati kalian, asalkan satu network dengan pc yang satunya

Lakukan hal yang sama dengan pc yang satunya, tetapi dengan ip yang berbeda. Berikut ip yang saya berikan

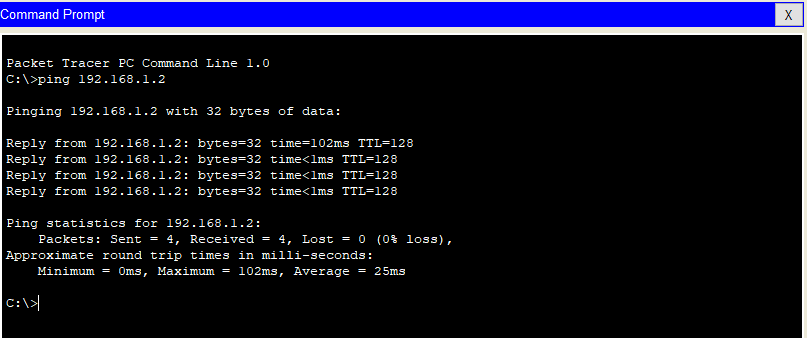

Setelah itu coba tes ping antar client, dengan cara masuk tab Desktop lalu klik command prompt, setelah itu lakukan ping seperti biasa

Setelah kedua pc saling ping, selanjutnya kita cek mac address keduanya di switch, dengan cara masuk ke mode privilege, setelah itu masukan perintah show mac-address-table

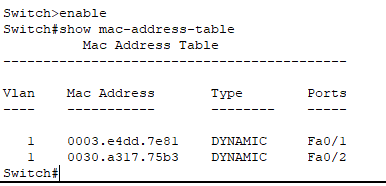

Bisa dilihat bahwa table mac addressnya sudah dibuat, dan typenya adalah Dynamic, karena kita membuatnya dengan cara ping

Mac Address Static

Kita akan membuat table mac address yang dynamic menjadi static, kenapa juga harus kita ganti jadi static?. Kelebihannya yaitu agar client tidak ganti-ganti port, karena ketika ganti, port pcnya tidak dapat koneksi, karena setiap pc sudah diatur untuk setiap port. Oke, caranya yaitu kita masuk ke mode global configuration, dan masukan perintah :

“Switch (config)# mac-address-table static [MacAddress] [Vlan] interface [fa0/1-24]”

Keterangan :

Mac Address : Kita masukkan Mac Addres yang akan kita buat menjadi Static
Vlan : Nomer vlan dari port PC ( Kita akan bahas lebih dalam di Laporan berikutnya)
Fa0/1-24 : Nomer Interface dari Switch yang terhubung ke PC

Setelah itu kita buat mac address staticnya dengan cara berikut

Setelah itu coba kita cek hasilnya, dengan cara memasukan perintah show mac-address-table

Setelah itu coba tukar port antar pc dan lalu tes ping, pasti tidak akan koneksi

F. Simpulan

G. Referensi

MODUL CISCO IDN
